一、 概述

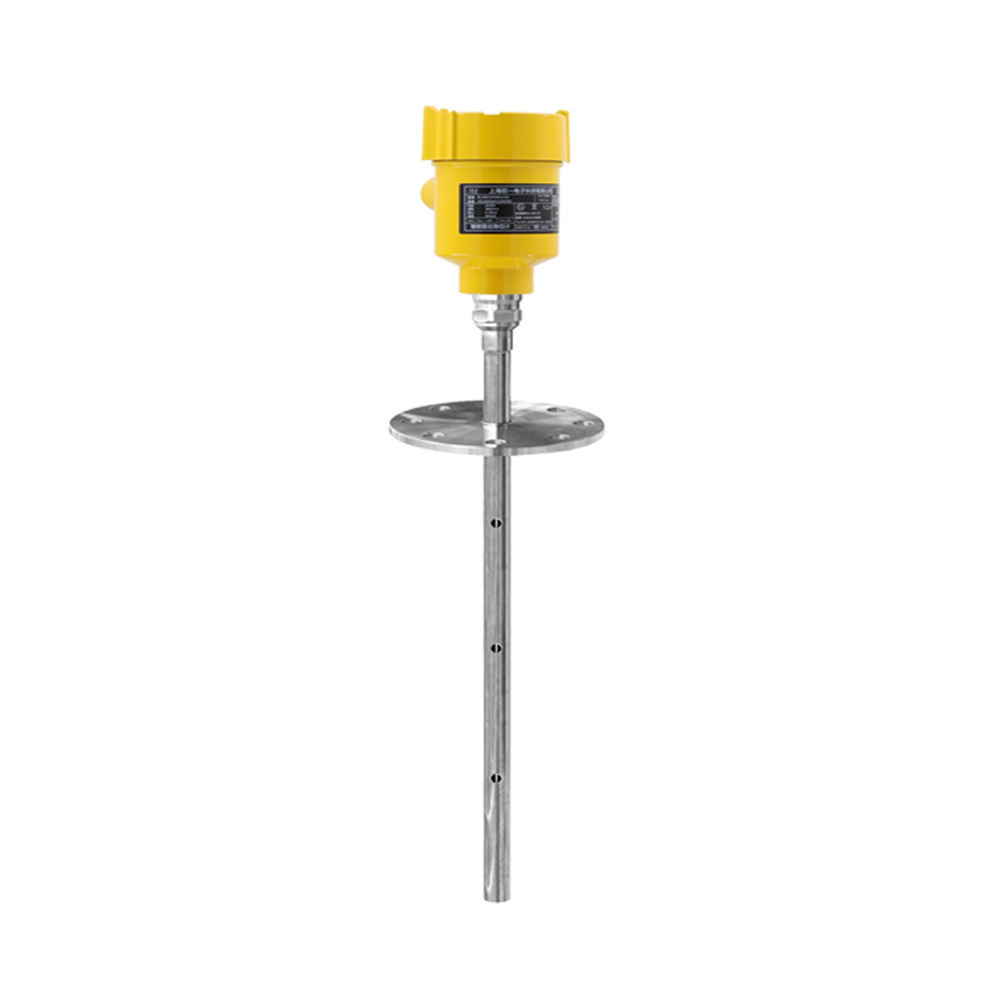

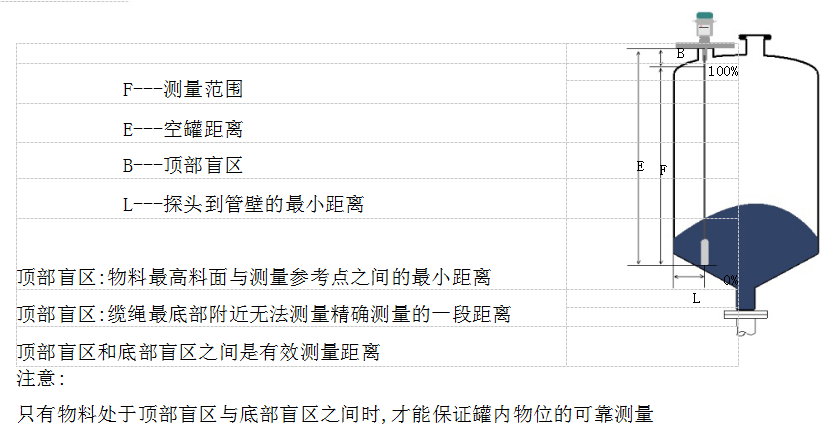

      導波雷達是基于時間行程原理運行的測量?jī)x表，雷達波以光速運行。運行時間可以通過電子部件轉換成物位信號。工作探頭發出高頻脈沖并延纜式探頭傳播，當脈沖遇到物料表面時產生反射，由儀表電子信息處理單元接受處理并轉換成物位信號。反射的脈沖信號延纜繩傳導至儀表電子信息處理單元，微處理器對此信號進行處理，識別出微波脈沖在物料表面所產生的回波；正確的回波信號識別由智能軟件完成，距離物料表面的距離D與脈沖的時間行程T成正比:D=C×T/2,其中C為光速；空罐的距離E已知，物位L為：L=W-D。通過輸入空管高度E（=零點），滿罐高度F（=滿罐量）及一些應用參數來設定 ，應用參數將使儀表自動適應測量環境；對應于4～20mA輸出。

二、 技術參數

1.WWLD703適用介質：固體粉料

2.應    用：水泥倉粉料的測量；粉煤灰粉料測量

3.防爆認證：Ex IIC T6 Ga/ Exd IIC T6 Gb

4.測量范圍：30m

5.頻    率：500MHz-1.8GHz

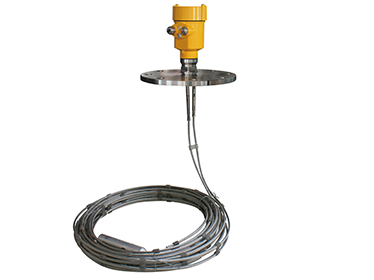

6.天    線：雙纜式天線

7.測量精度：±10mm

8.過程溫度：（-40～130）℃

9.過程壓力：（-0.1～4）MPa

10.信號輸出：（4～20）mA/HART

11.現場顯示：四位LCD  可編程

12.電    源：兩線制（DC24V)/四線制（DC24V/AC220V）

13.外    殼：鋁 單腔/鋁 雙腔/塑料/不銹鋼 單腔

14.過程連接：螺紋/法蘭（選配）
