UQK-61系列浮球液位器

一、概述

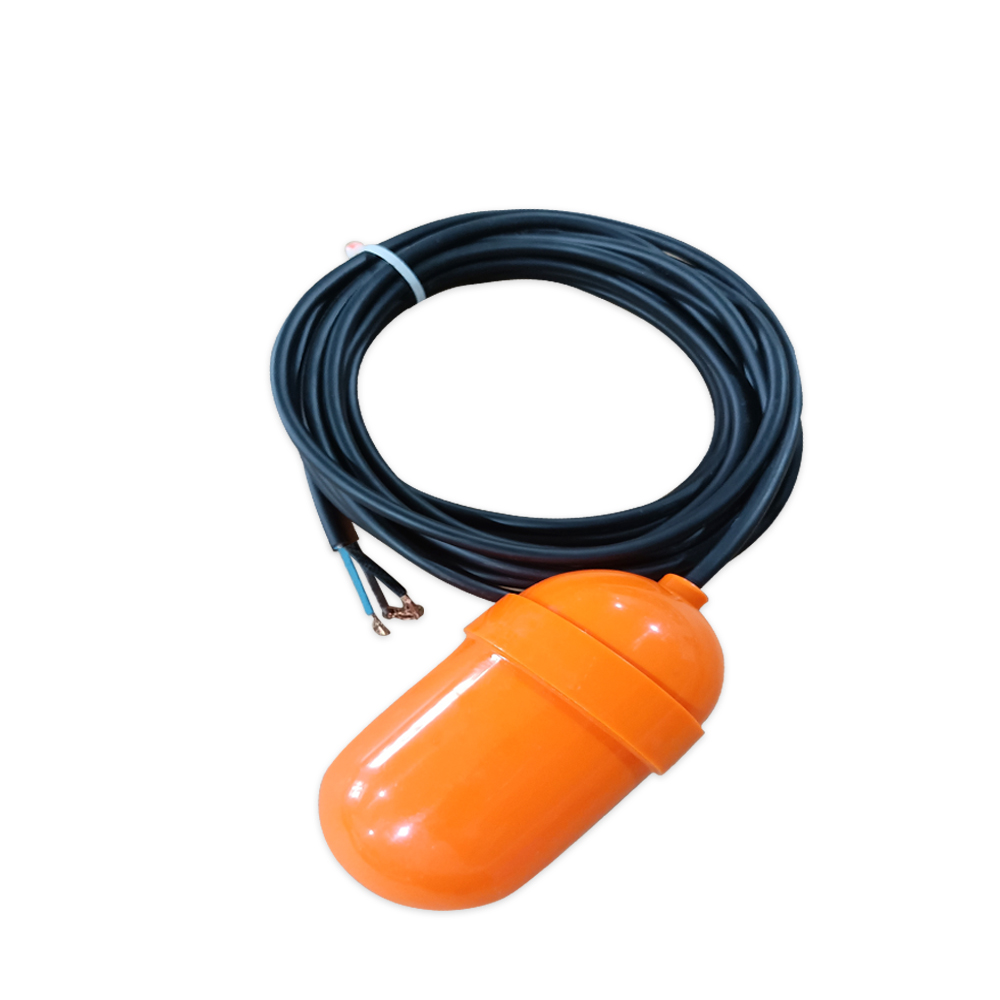

       UQK-61系列浮球液位器是利用浮球內藏微動開關發訊的液位開關，因外部無任何可動機械，特別適合于含有固體、半固體狀漂浮物的液體：如下水道處理用水、工廠廢水池及其它液體槽液位自動報警和操控，當液體到達給定的位置時，操控器迅速翻轉，使微動開關發訊號。動作范圍可在現場自由整定。

二、主要技術指標

1.外開尺寸：浮球Φ88×172、接線盒外徑Φ205，高142

2.安裝法蘭尺寸：螺栓孔中心圓直徑Φ170，4孔-Φ18

3.法蘭外徑：Φ205

4.輸出信號：微動開關單刀雙擲觸點輸出15A 1/2HP  250VAC；0.6A 125VDC；0.3A 250VDC

5.觸點壽合：5×10

6.介質溫度：-10℃~55℃，IE級操控器為-10℃~+80℃

7.調節范圍：0.3米~0.4米（6米、13米、20米、為IE級特規）

8.主要部件材質：浮球：ABS塑料（不銹鋼）；重錘：碳鋼或鑄鐵外包塑料；

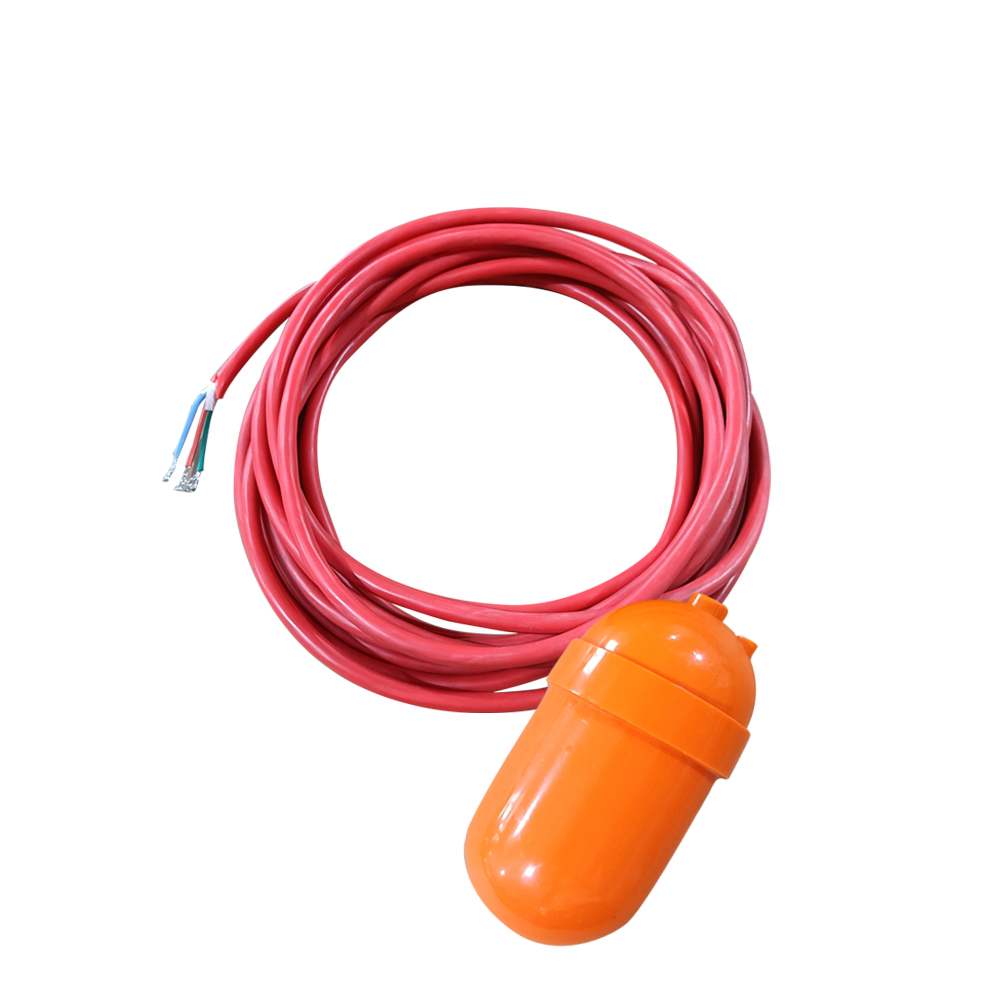

9.導線：三芯橡套軟電纜（耐油丁苯橡膠、高柔性硅橡膠電纜線 耐高溫-10℃~150℃）

10.型號開關數量構成適用場合

UQK-611 單點 浮球組件(電纜長5m)重錘 漂浮物極少的污水及清水

UQK-612 雙點浮球組件(電纜長5m)每點一只，接線盒、重錘漂浮物極多的工業污水及生活污水

UQK-613 三點

UQK-614 四點

三、重錘的裝置法

1、將浮球開關的電線線從重錘的中心下凹圓孔處穿入后，輕輕推動重錘，使嵌在圓孔上方的塑膠環因電線之推力而脫落。（如果有必要的話，也可用螺絲起子把此一塑膠環拆下），再將這個脫落的塑膠環套在電纜上你所想的位置固定重錘,以設定水位之位置。

2、輕輕地推動重錘拉出電纜，直到重錘中心扣住塑膠環。重錘只要輕扣在塑膠環中即不會滑落，此塑膠環如有損壞或遺失，可用同徑裸銅線扣入電纜代替。請將電纜線直接拉到操控箱，盡量避免使用中間接頭，若不得已而有接頭時，不可將電纜線接頭浸入水中。

四、主要特性

1、外部無可動部件，不會產生被漂浮物卡死的故障。

2、操控范圍大且現場靈活可調。

3、輸出觸點為常閉常開轉換型方便用戶使用。

4、浮球、接線盒、重錘（清水型、污水型）。
